一、DN×× 渦街蒸汽流量計安裝示意圖（文字版）

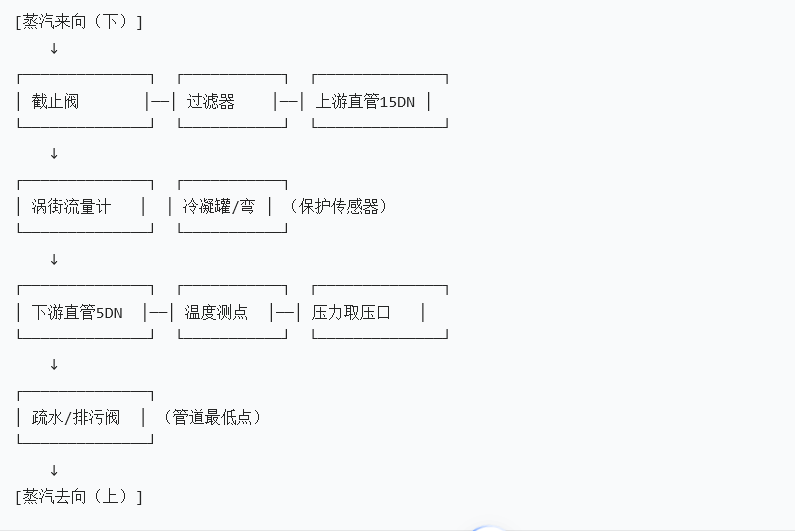

1. 安裝布局（推薦垂直安裝，蒸汽自下而上）



2. 關鍵安裝要求

1. 安裝方向：優先垂直安裝（蒸汽自下而上），水平安裝時傳感器探頭水平 / 朝下，嚴禁朝上（防止冷凝水積在傳感器處）。

2. 直管段：上游≥15DN，下游≥5DN，避開彎頭、三通、閥門等流場擾動件。

3. 溫壓補償：

• 溫度傳感器：安裝在流量計下游 3～5DN 處，插入深度≥管道內徑 1/2；

• 壓力取壓口：開設在流量計下游 2～3DN 管道側壁（避開頂部氣囊、底部積液）。

4. 配套附件：

• 上游加裝 Y 型過濾器（精度≤0.5mm），過濾蒸汽雜質；

• 高溫蒸汽（≥150℃）需加裝冷凝罐 / 冷凝彎，隔離高溫蒸汽與傳感器；

• 管道低點必須裝疏水閥，投運前排凝，防止水擊損壞儀表。

5. 防振要求：遠離泵、壓縮機等振動源，振動＞2g 時加裝減震器。

二、DN×× 孔板蒸汽流量計安裝示意圖（文字版）

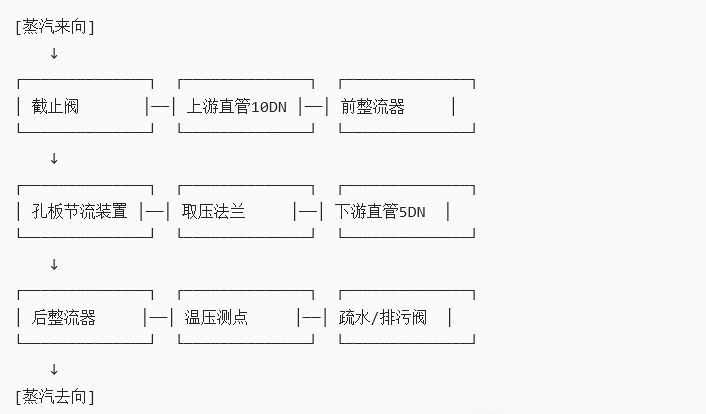

1. 安裝布局（水平安裝為主）

2. 關鍵安裝要求

1. 安裝方向：水平安裝，孔板節流件與管道軸線垂直，節流孔中心與管道中心重合，蒸汽流向與孔板箭頭一致。

2. 直管段：

• 上游直管段：≥10DN（無整流器）/≥5DN（有整流器）；

• 下游直管段：≥5DN；

• 孔板前后 1DN 范圍內管道內壁無毛刺、焊縫，保證光滑。

3. 取壓方式：

• 標準取壓：角接取壓，取壓口與孔板上下游端面平齊；

• 差壓變送器安裝在取壓法蘭下方，避免蒸汽冷凝水倒灌。

4. 溫壓補償：

• 溫度傳感器：安裝在孔板下游 5DN 處；

• 壓力取壓口：安裝在孔板上游 1～2DN 管道側壁。

5. 密封與吹掃：

• 法蘭密封墊采用耐高溫金屬纏繞墊，避免泄漏；

• 取壓管路加裝吹掃閥，定期吹掃防止堵塞。
